Memasang stop kontak dan saklar merupakan pekerjaan yang sering dilakukan di rumah untuk memperbaiki atau mengganti instalasi listrik yang lama. Salah satu merek yang banyak digunakan adalah Broco, yang terkenal dengan produk stop kontak dan saklarnya yang berkualitas. Artikel ini akan menjelaskan langkah-langkah cara memasang stop kontak dan saklar Broco dengan 2 kabel secara aman dan efektif.

Alat dan Bahan yang Dibutuhkan

Sebelum memulai pemasangan, pastikan Anda menyiapkan semua alat dan bahan yang diperlukan, yaitu:

• Stop kontak Broco
• Saklar Broco
• Kabel listrik 2 jalur
• Obeng (minus dan plus)
• Cutter atau pemotong kabel
• Isolasi listrik
• Multimeter untuk pengecekan
• Penjepit kabel (optional)
• Pengaman (seperti sarung tangan karet dan alat pengukur tegangan)

Dengan alat dan bahan ini, Anda dapat dengan mudah mengikuti langkah-langkah cara memasang stop kontak dan saklar Broco dengan 2 kabel secara aman dan efektif.

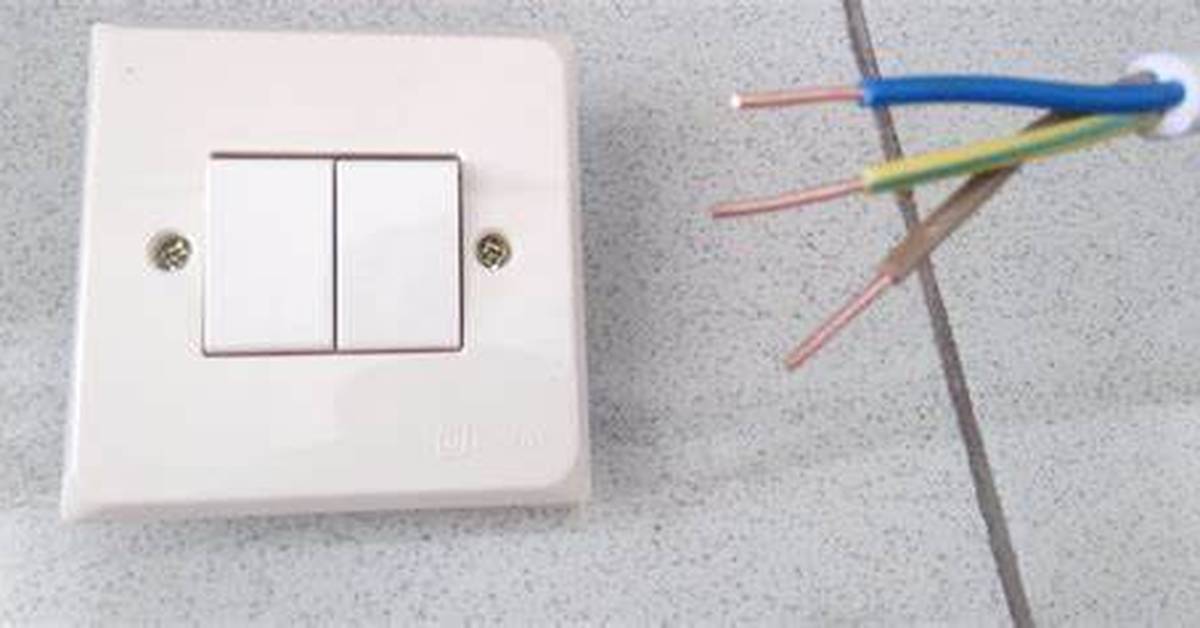

Cara Memasang Stop Kontak dan Saklar Broco dengan 2 Kabel

Sumber: recomend.id

Langkah-Langkah Memasang Stop Kontak

1. Matikan Sumber Listrik

Langkah pertama yang sangat penting adalah mematikan aliran listrik dari sumber utama untuk menghindari risiko tersengat listrik. Gunakan alat pengukur tegangan untuk memastikan tidak ada listrik yang mengalir.

Baca juga : Cara Menghemat Listrik Secara Efektif untuk Tagihan Lebih Ringan

2. Siapkan Kabel dan Stop Kontak

Jika Anda mengganti stop kontak yang lama, lepaskan stop kontak tersebut dengan membuka sekrup yang ada. Pastikan kabel yang digunakan memiliki 2 kabel (biasanya satu kabel berwarna merah/hitam untuk arus hidup dan satu kabel biru atau putih untuk netral).

3. Potong dan Kupas Kabel

Gunakan cutter atau pemotong kabel untuk memotong kabel listrik sesuai panjang yang diperlukan. Kupas ujung kabel sekitar 1-2 cm menggunakan alat kupas kabel untuk memastikan konduktor tembaga terlihat dan siap untuk dipasang.

4. Sambungkan Kabel ke Terminal Stop Kontak

Pada stop kontak Broco, Anda akan menemukan dua terminal untuk menghubungkan kabel hidup (L) dan kabel netral (N).

• Kabel hidup (L) biasanya dihubungkan ke terminal yang berwarna emas atau berlabel “L”.
• Kabel netral (N) dihubungkan ke terminal yang berwarna perak atau berlabel “N”.
  Masukkan kabel ke dalam lubang terminal dan kencangkan dengan obeng.

5. Pasang Stop Kontak ke Box

Setelah kabel terpasang dengan baik, pasang stop kontak ke dalam box instalasi listrik yang ada di dinding. Pastikan stop kontak terpasang dengan rapat dan kencangkan sekrupnya agar tidak mudah lepas.

6. Tes Pemasangan

Sebelum menutup kotak, gunakan multimeter untuk memeriksa apakah aliran listrik sudah terhubung dengan benar ke stop kontak. Pastikan tidak ada kabel yang terlepas dan semuanya terhubung dengan baik.

Baca juga : Jenis Kabel Listrik dan Fungsinya: Panduan Memilih Kabel yang Tepat untuk Instalasi Listrik

Langkah-Langkah Memasang Saklar

1. Siapkan Kabel dan Saklar

Untuk pemasangan saklar, siapkan saklar Broco dan kabel yang sudah dipotong serta dikupas ujungnya. Pastikan Anda mengetahui posisi terminal saklar yang berbeda, yaitu terminal input (L) dan output (load).

2. Hubungkan Kabel ke Terminal Saklar

• Kabel hidup (L), yang biasanya berwarna merah atau hitam, harus dihubungkan ke terminal input (L) pada saklar.
• Kabel arus keluar (load) yang mengalir ke perangkat yang dikendalikan (seperti lampu) akan dihubungkan ke terminal output.
  Sambungkan kabel dengan hati-hati dan pastikan koneksi tersebut kencang menggunakan obeng.

3. Pasang Saklar ke Box

Setelah sambungan kabel selesai, pasang saklar ke dalam box yang sudah terpasang di dinding. Pastikan saklar terpasang dengan rapat dan aman, kemudian kencangkan sekrupnya.

4. Cek Fungsi Saklar

Sebelum menutup penutup box saklar, pastikan fungsi saklar bekerja dengan baik. Gunakan multimeter untuk memeriksa sambungan dan pastikan arus mengalir dengan baik saat saklar dalam posisi "ON".

Tips Keamanan

Cara memasang stop kontak dan saklar broco dengan 2 kabel​ membutuhkan teknik yang aman dan efisien. Berikut tips-tips praktis untuk melakukannya.

• Periksa Tegangan: Selalu pastikan sumber listrik sudah dimatikan sebelum memulai pemasangan.
• Gunakan Kabel yang Tepat: Pastikan kabel yang digunakan sesuai dengan kapasitas daya yang diperlukan.
• Pemasangan Rapi: Jangan biarkan kabel terlilit atau terkelupas karena bisa menyebabkan korsleting atau kebakaran.
• Cek Sambungan: Pastikan semua sambungan kencang dan tidak ada kabel yang terlepas.
• Panggil Profesional: Jika Anda merasa ragu atau tidak yakin, lebih baik memanggil teknisi listrik profesional.

Baca juga : Cara Memasang Saklar Lampu dan Stop Kontak 2 Kabel, Mudah!

Kesimpulan

Memasang stop kontak dan saklar Broco dengan 2 kabel memang terlihat sederhana, namun memerlukan ketelitian dan perhatian terhadap detail demi menjaga keselamatan. Dengan mengikuti langkah-langkah yang benar, Anda dapat memasang instalasi listrik dengan aman dan efisien. Jangan lupa untuk selalu memeriksa kembali sambungan kabel dan memastikan semua komponen terpasang dengan baik sebelum menyalakan aliran listrik.
