Kabel listrik adalah salah satu komponen penting dalam sistem kelistrikan, baik untuk instalasi rumah, gedung, maupun industri. Memilih jenis kabel listrik yang tepat sangat penting untuk memastikan keamanan, efisiensi, dan kelancaran aliran listrik. Dalam artikel ini, kita akan membahas berbagai jenis kabel listrik beserta fungsi, karakteristik, dan penggunaannya dalam instalasi sehari-hari.

Apa Itu Kabel Listrik?

Kabel listrik adalah penghantar listrik yang terdiri dari konduktor (biasanya tembaga atau aluminium) yang dilapisi oleh isolator (bahan pelindung) untuk mencegah kebocoran arus. Kabel ini digunakan untuk mengalirkan energi listrik dari satu titik ke titik lain, seperti dari panel distribusi ke alat-alat elektronik. Setiap jenis kabel memiliki karakteristik yang berbeda, yang perlu disesuaikan dengan kebutuhan instalasi dan standar keamanan.

Jenis-jenis Kabel Listrik

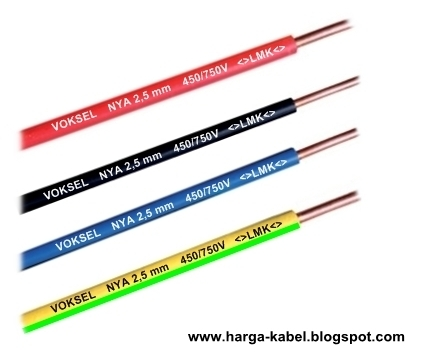

1. Kabel NYA

Sumber: abanglistrik.com

Kabel NYA adalah jenis kabel listrik berinti tunggal yang dilapisi oleh bahan isolasi PVC. Kabel ini sering digunakan untuk instalasi dalam ruangan dan sistem kelistrikan sederhana.

• Karakteristik: Berwarna merah, kuning, atau hitam dengan satu lapisan isolator.
• Kelebihan: Harganya relatif murah dan mudah digunakan.
• Kekurangan: Kurang aman untuk instalasi di area terbuka tanpa perlindungan tambahan karena mudah digigit tikus dan terpapar cuaca.
• Penggunaan: Biasanya digunakan untuk instalasi listrik dalam dinding atau saluran pipa yang tertutup.

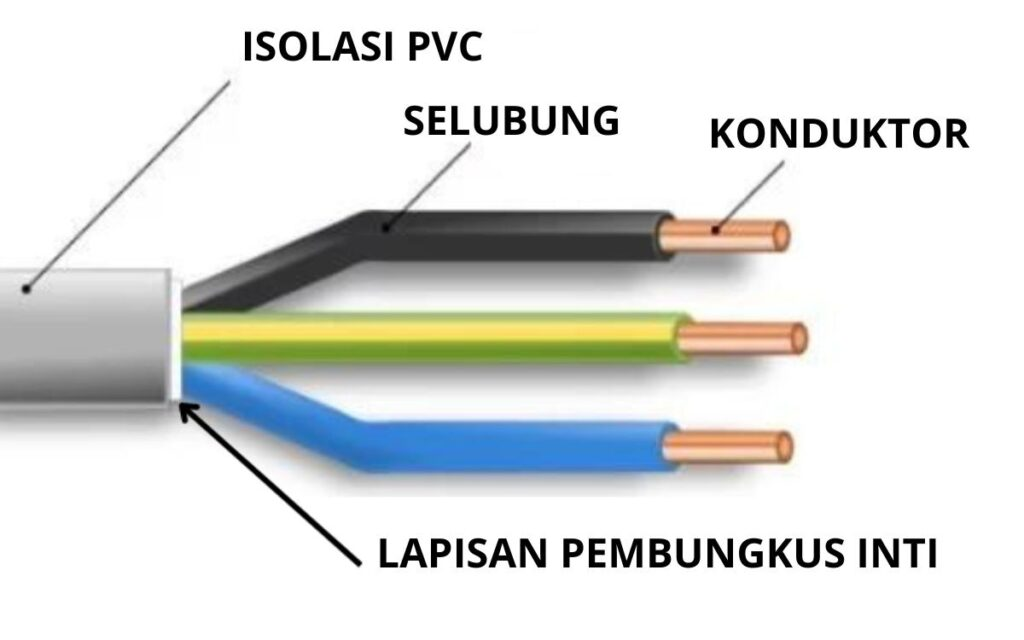

2. Kabel NYM

Sumber: rakhman.net

Kabel NYM adalah jenis kabel listrik berinti tembaga yang terdiri dari dua hingga empat inti dengan lapisan isolasi ganda (double insulation). NYM lebih tahan terhadap suhu dan kelembapan.

• Karakteristik: Terdiri dari beberapa inti kabel dan dilapisi isolator PVC ganda.
• Kelebihan: Lebih aman untuk digunakan di lingkungan basah dan lebih tahan terhadap gigitan tikus.
• Kekurangan: Lebih mahal dibandingkan dengan kabel NYA.
• Penggunaan: Ideal untuk instalasi rumah tangga, terutama di dalam tembok atau di area yang rentan terhadap kelembapan.

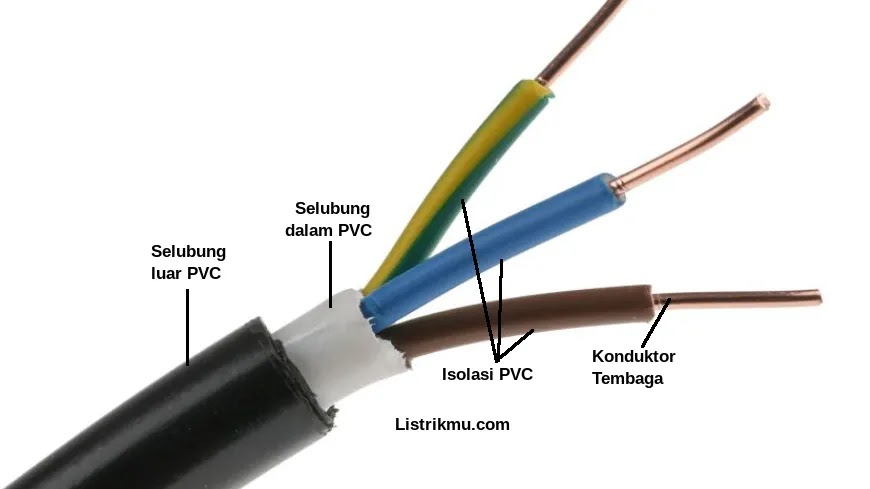

3. Kabel NYY

Sumber: listrikmu.com

Kabel NYY merupakan jenis kabel listrik berinti tunggal atau multi-inti dengan pelindung isolasi tebal dan kuat. Kabel ini sangat cocok untuk instalasi luar ruangan yang memerlukan ketahanan tinggi terhadap kondisi cuaca.

• Karakteristik: Memiliki pelindung isolator yang tebal dan tahan terhadap kondisi lingkungan ekstrem.
• Kelebihan: Tahan lama, anti gigitan tikus, dan dapat digunakan untuk instalasi bawah tanah.
• Kekurangan: Harganya lebih tinggi dan agak kaku sehingga sulit dipasang di area yang sempit.
• Penggunaan: Digunakan untuk instalasi luar ruangan, seperti di taman, area terbuka, atau jalur kabel bawah tanah.

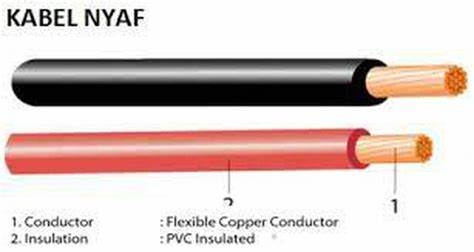

4. Kabel NYAF

Sumber: mbizmarket.co.id

Kabel NYAF adalah jenis kabel listrik fleksibel berinti tunggal dengan banyak helai serabut, sehingga sangat lentur dan mudah ditekuk.

• Karakteristik: Terbuat dari serabut tembaga berlapis isolator PVC.
• Kelebihan: Sangat fleksibel dan mudah dipasang di area yang sempit atau berbelok-belok.
• Kekurangan: Tidak cocok untuk instalasi permanen yang terekspos secara langsung.
• Penggunaan: Umumnya digunakan di panel listrik atau area yang membutuhkan kabel lentur.

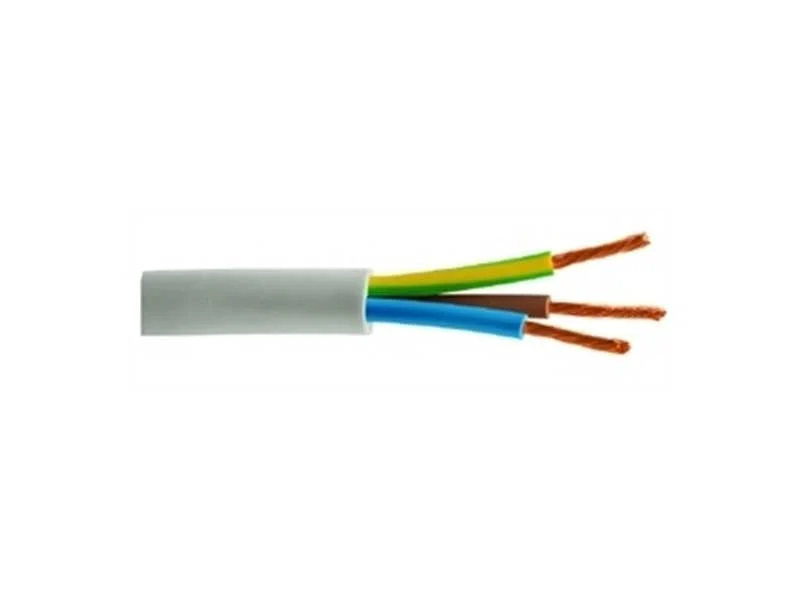

5. Kabel NYMHY

Sumber: jytopcable.com

Kabel NYMHY adalah kabel berinti banyak yang terdiri dari beberapa helai serabut. Jenis ini memiliki dua lapisan isolator yang tahan terhadap cuaca dan kelembapan.

• Karakteristik: Fleksibel dengan lapisan isolasi ganda.
• Kelebihan: Aman digunakan di area dengan kelembapan tinggi dan tahan lama.
• Kekurangan: Tidak cocok untuk instalasi dalam tanah atau area yang rentan terkena air secara langsung.
• Penggunaan: Biasanya digunakan untuk peralatan rumah tangga atau instalasi dalam ruangan yang membutuhkan kabel fleksibel.

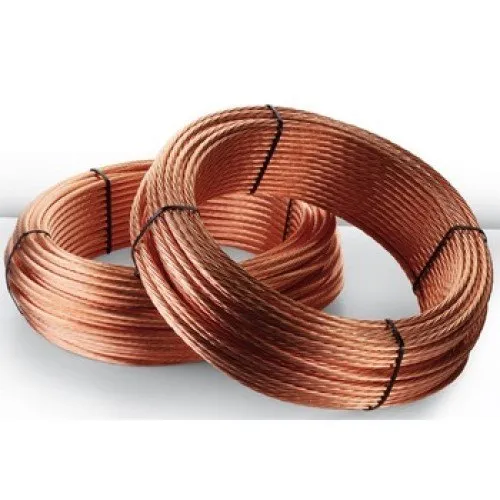

6. Kabel BC (Bare Copper)

Sumber:indiamart.com

Kabel BC adalah jenis kabel listrik tanpa isolasi yang terdiri dari tembaga polos (bare copper). Biasanya digunakan sebagai kabel pentanahan (grounding) dalam instalasi listrik.

• Karakteristik: Tidak memiliki isolasi pelindung, hanya berupa kawat tembaga polos.
• Kelebihan: Menghantarkan listrik dengan sangat baik dan ideal untuk sistem grounding.
• Kekurangan: Tidak boleh digunakan untuk penghantar utama karena tidak memiliki lapisan pelindung.
• Penggunaan: Digunakan sebagai penghantar arde atau ground di instalasi listrik bangunan.

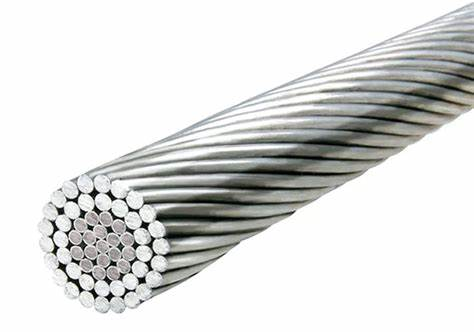

7. Kabel ACSR (Aluminium Conductor Steel Reinforced)

Sumber: honreycable.com

Kabel ACSR adalah jenis kabel listrik yang terdiri dari inti aluminium dan diperkuat oleh kawat baja di bagian dalamnya. Biasanya digunakan untuk transmisi listrik bertegangan tinggi.

• Karakteristik: Inti kawat baja memberikan kekuatan mekanik tinggi, sementara aluminium bertindak sebagai penghantar arus.
• Kelebihan: Sangat kuat dan tahan lama, cocok untuk saluran udara terbuka.
• Kekurangan: Kurang fleksibel dan mahal untuk instalasi kecil.
• Penggunaan: Umumnya digunakan di jaringan transmisi listrik jarak jauh.

Cara Memilih Jenis Kabel Listrik yang Tepat

1. Pertimbangkan Beban Listrik

Tentukan beban listrik yang akan dialirkan untuk memilih ukuran dan jenis kabel yang sesuai. Kabel yang terlalu kecil untuk beban besar dapat menyebabkan panas berlebih dan kebakaran.

2. Sesuaikan dengan Lingkungan

Perhatikan lingkungan tempat kabel akan dipasang. Untuk area yang rentan terhadap kelembaban atau paparan sinar matahari, pilih kabel dengan lapisan isolasi tambahan seperti NYM atau NYY.

3. Pastikan Memenuhi Standar Keamanan

Pastikan kabel yang dipilih memenuhi standar SNI (Standar Nasional Indonesia) atau standar internasional yang diakui untuk menjamin keamanan dan kualitasnya.

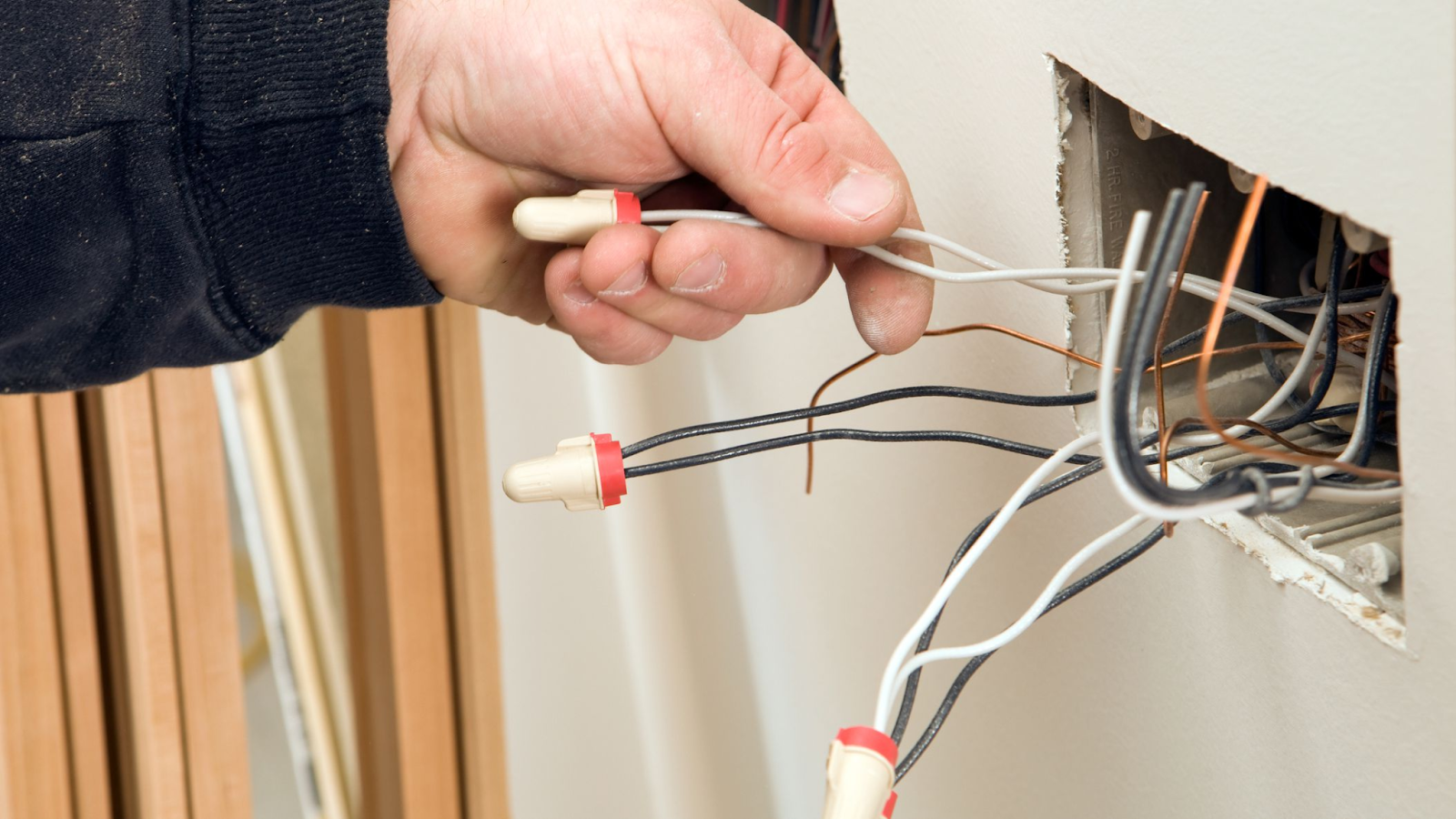

Tips Instalasi Kabel Listrik yang Aman

Sumber:artikel.rumah123.com

• Gunakan jalur pipa atau pelindung tambahan untuk instalasi di area terbuka.
• Hindari penempatan kabel di dekat sumber panas atau bahan yang mudah terbakar.
• Gunakan kabel berukuran lebih besar untuk beban yang tinggi guna mencegah risiko overheating.

Kesimpulan

Memahami jenis-jenis kabel listrik dan fungsinya sangat penting untuk menciptakan instalasi listrik yang aman dan efisien. Dengan memilih kabel yang tepat berdasarkan lingkungan, beban, dan kebutuhan, Anda dapat memastikan sistem kelistrikan berfungsi optimal dan tahan lama. Pastikan selalu mematuhi standar keselamatan dan peraturan yang berlaku saat memilih dan memasang kabel listrik.
